ST-Blade-Sicherungsblock mit geteiltem Bus-Schneller Versand

Description

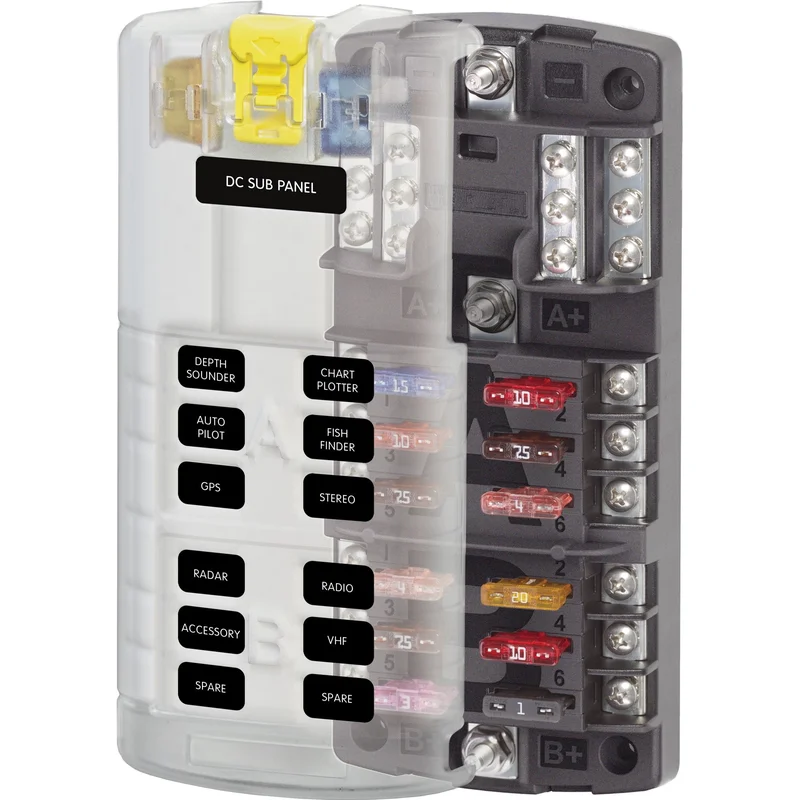

Entwickelt für komplexe marine Elektroinstallationen bietet der ST-Blade-Sicherungsblock mit geteiltem Bus von Blue Sea (5032B-BSS) eine differenzierte Stromkreisverwaltung. Er ermöglicht die Kombination von sechs Dauerstromkreisen (24 Stunden) und sechs geschalteten Stromkreisen auf einem einzigen Block, was die Kabelführung an Bord optimiert. Dieses System ersetzt die Notwendigkeit zweier separater Blöcke für Dauerstrom und geschaltete Lasten und vereinfacht die Integration essenzieller Geräte wie Lenzpumpen und Navigationssysteme.

Technische Daten und Spezifikationen

Der 5032B-BSS ist für eine maximale Spannung von 32 V DC ausgelegt. Jeder Einzelstromkreis bietet eine Kapazität von 30 A, bei einer Gesamtstromstärke von 100 A (maximal 80 A pro Ladegruppe). Es werden ATO®- oder ATC®-Sicherungen verwendet, die weit verbreitet sind. Die Anschlüsse für die Abzweigstromkreise erfolgen über Schraubklemmen #8-32 mit selbstsichernden Unterlegscheiben und akzeptieren Leitungen von 10 bis 16 AWG (6–15 mm²). Der Hauptstromanschluss erfolgt über Bolzen #10-32 für Leitungen von 4 bis 6 AWG (25–16 mm²), die mit Edelstahl-Sechskantmuttern und Unterlegscheiben gesichert werden. Das empfohlene Anzugsdrehmoment beträgt 2,71 N·m (24 in-lb) für die Bolzen #10 und 2,03 N·m (18 in-lb) für die Schrauben #8.

Konstruktion und Integration

Der Sicherungsblock verfügt über verzinnte Kupfer-Busleitungen und Sicherungshalter, die eine optimale Leitfähigkeit und Korrosionsbeständigkeit im maritimen Umfeld bieten. Die transparente Isolierabdeckung entspricht den ABYC/USCG-Isolationsanforderungen und enthält Halterungen für Beschriftungsschilder sowie einen Stauraum für zwei Ersatzsicherungen. Im Vergleich zu anderen Produkten der Blue-Sea-Serie wie dem Block 5035 (6 unabhängige Stromkreise) oder dem 5025 (6 positive Stromkreise) zeichnet sich der 5032B-BSS durch seine Konfiguration mit geteiltem Bus und integrierter Erdung aus. Dies bietet mehr Flexibilität für Installationen, die eine Mischung aus Dauer- und geschalteten Stromkreisen an einem einzigen Einbauort erfordern. Sicherungen und Beschriftungsschilder sind separat erhältlich.
