SmallBMS V2-Schneller Versand

Description

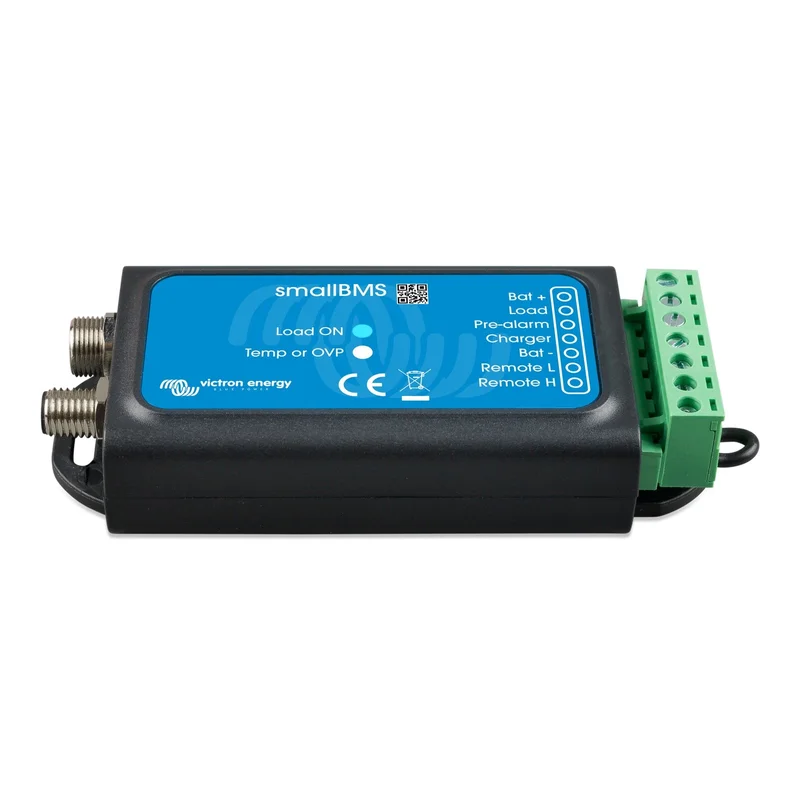

Entwickelt für Victron Energy Lithium Battery Smart-Batterien ist das smallBMS V2 ein All-in-One-Batteriemanagementsystem (BMS). Es unterstützt Serien-, Parallel- und Serien-/Parallelschaltungen für 12-V-, 24-V- oder 48-V-Systeme mit maximal 20 Batterien. Dadurch sind Energiespeicherkapazitäten bis zu 84 kWh bei 12 V und bis zu 102 kWh bei 24 V oder 48 V möglich. Das BMS bietet essenziellen Schutz vor Unterspannung und Überspannung der Zellen sowie vor extremen Temperaturen.

Funktionen und Integration des smallBMS V2

Das smallBMS V2 verfügt über mehrere Ausgänge für eine präzise Steuerung Ihrer Anlage. Der Lasttrennausgang (Load disconnect) ermöglicht die Fernsteuerung von Ein-/Ausschaltvorgängen bei Geräten wie BatteryProtect, Wechselrichtern und DC-DC-Wandlern mit einem maximalen Ausgangsstrom von 1 A. Ein Voralarmausgang liefert bei niedriger Batteriespannung eine optische oder akustische Warnung, die mindestens 30 Sekunden vor dem Abschalten des Lasttrennausgangs ausgelöst wird.

Der Ladeabschaltaustritt (Charge disconnect) steuert die Fern-Ein-/Ausschaltfunktion von Ladegeräten wie dem Smart Charger IP43, den Cyrix-Li-Charge-Relais oder den Cyrix-Li-ct-Kombinierern. Dieser Ausgang ist auf 10 mA begrenzt und nicht für induktive Lasten geeignet. Der Fern-Ein-/Ausschaltanschluss ermöglicht die gleichzeitige Steuerung der Lasttrenn- und Ladeabschaltausgänge. Zwei LED-Anzeigen informieren über den Systemstatus: eine blaue LED für aktiven Lasttrennausgang und eine rote LED für inaktiven Ladeabschaltaustritt aufgrund von Temperatur oder Zellenspannung.

Positionierung und technische Daten

Das smallBMS V2 positioniert sich als einfache und kostengünstige Alternative zum BMS von Victron Energy. Es verzichtet auf die -Schnittstelle und ist daher nicht kompatibel mit den MultiPlus- und -Wechselrichtern/Ladegeräten. Es arbeitet optimal bei Spannungen von 8 bis 70 V DC mit einem Stromverbrauch von 2,2 mA im Betriebsmodus (ohne Ausgangsströme). Die kompakten Abmessungen von 106 x 42 x 23 mm und das Gewicht von 0,1 kg erleichtern die Integration. Es bietet IP20-Schutz und entspricht den Sicherheitsnormen EN 60950 sowie den Emissions-/Immunitätsnormen EN 61000.
